Как заказать изделие для атомной отрасли: что приложить к запросу

• 4класса безопасности — от класса зависят почти все требования
• 7шагов заказа — от запроса до отгрузки с документами
• НП-071-18правила оценки соответствия продукции, включая приёмку
• ГОСТ 9.014стандарт на временную противокоррозионную защиту изделий

Чем атомный заказ отличается от обычного

Чтобы рассчитать обычную деталь, изготовителю достаточно чертежа, марки металла, количества и срока. У изделия для атомной отрасли к этому добавляется слой требований, которого может и не быть на поле чертежа, но который определяет технологию, цену и срок.

Отправная точка — класс безопасности. От него зависят нормы изготовления и контроля, допустимые материалы, объём неразрушающего контроля и испытаний, форма оценки соответствия — например, нужна ли приёмка уполномоченной организацией, — и требования к самому изготовителю. Как устроена эта система, рассказано в статье «Оборудование для АЭС: нормы и приёмка». Здесь — практическая сторона: что из этого должно попасть в запрос.

Второе отличие — у атомного заказа два результата: само изделие и комплект документов на него. Сертификаты на металл, протоколы контроля и испытаний, документы о приёмке вместе с маркировкой обеспечивают прослеживаемость: по номеру изделия можно восстановить его историю — от плавки металла до последней подписи. Без полного комплекта документов изделие на станции не примут, даже если оно безупречно по размерам.

Что нужно для расчёта: обычная деталь и изделие для атомной отрасли

Наконец, требования приходят к изготовителю по цепочке. Деталь для насоса или арматуры нередко заказывает не сама станция, а изготовитель оборудования, и он переносит требования норм в чертёж, техническое задание и договор. Если в полученных документах класса и требований не видно, это повод задать вопрос, а не считать, что их нет.

Что приложить к запросу

Чем полнее запрос, тем меньше кругов уточнений и тем точнее расчёт. Удобно собирать его по списку — от чертежа до упаковки.

Чертежи, класс и нормы

Документацию присылают в актуальной редакции, со всеми изменениями. Если деталь входит в узел, пригодится сборочный чертёж: по нему видно, какие поверхности сопрягаются и где точность действительно нужна. 3D-модель упрощает работу технологу и программисту станков с ЧПУ, но если она расходится с чертежом, решает разработчик, а не изготовитель. Для расчёта хватит сканов, а изготавливать будут по официально переданному комплекту документации.

Класс безопасности указывают с классификационным обозначением — например, 3Н. Если изделие должно выдерживать землетрясение, нужна и категория сейсмостойкости. В старых чертежах вместо класса может стоять группа оборудования по уже заменённым правилам ПНАЭ Г-7-008-89, а в технических требованиях — ссылки на отменённые нормы. Какие документы применять сейчас, лучше согласовать с заказчиком до расчёта, а не на приёмке.

Материал

Одной марки мало: одна и та же сталь по разным стандартам и техническим условиям — это разные требования к составу, испытаниям и контролю. Поэтому указывают марку, сортамент и документ на полуфабрикат, а также что должно быть в сертификате — номер плавки, химический состав, механические свойства, режим термообработки — и какие проверки нужны при входном контроле: стилоскопирование, механические испытания, испытание на стойкость к межкристаллитной коррозии, ультразвуковой контроль. Если металл даёт заказчик, оговаривают, с какими документами он придёт и кто проводит его входной контроль.

Приёмка и документы

В требованиях к приёмке указывают, кто в ней участвует — представитель заказчика, уполномоченная организация или оба, — нужен ли план качества и кто его согласует. Для документов — состав комплекта и форму: паспорт или другой документ о качестве, копии сертификатов, протоколы, акты; бумажные оригиналы или электронные копии, сколько экземпляров. Методы контроля, результаты которого попадут в протоколы, описаны в статье «Неразрушающий контроль».

Консервация и упаковка

Изделие должно не только пройти приёмку, но и доехать до станции, а там, возможно, пролежать на складе до ремонта. Поэтому в запросе оговаривают вариант временной противокоррозионной защиты по ГОСТ 9.014 и срок её действия, заглушки на патрубках и отверстиях, тару, маркировку изделия и груза, условия хранения и способ доставки. Для нержавеющих деталей добавляют требование исключить контакт с углеродистой сталью и с материалами, содержащими хлориды.

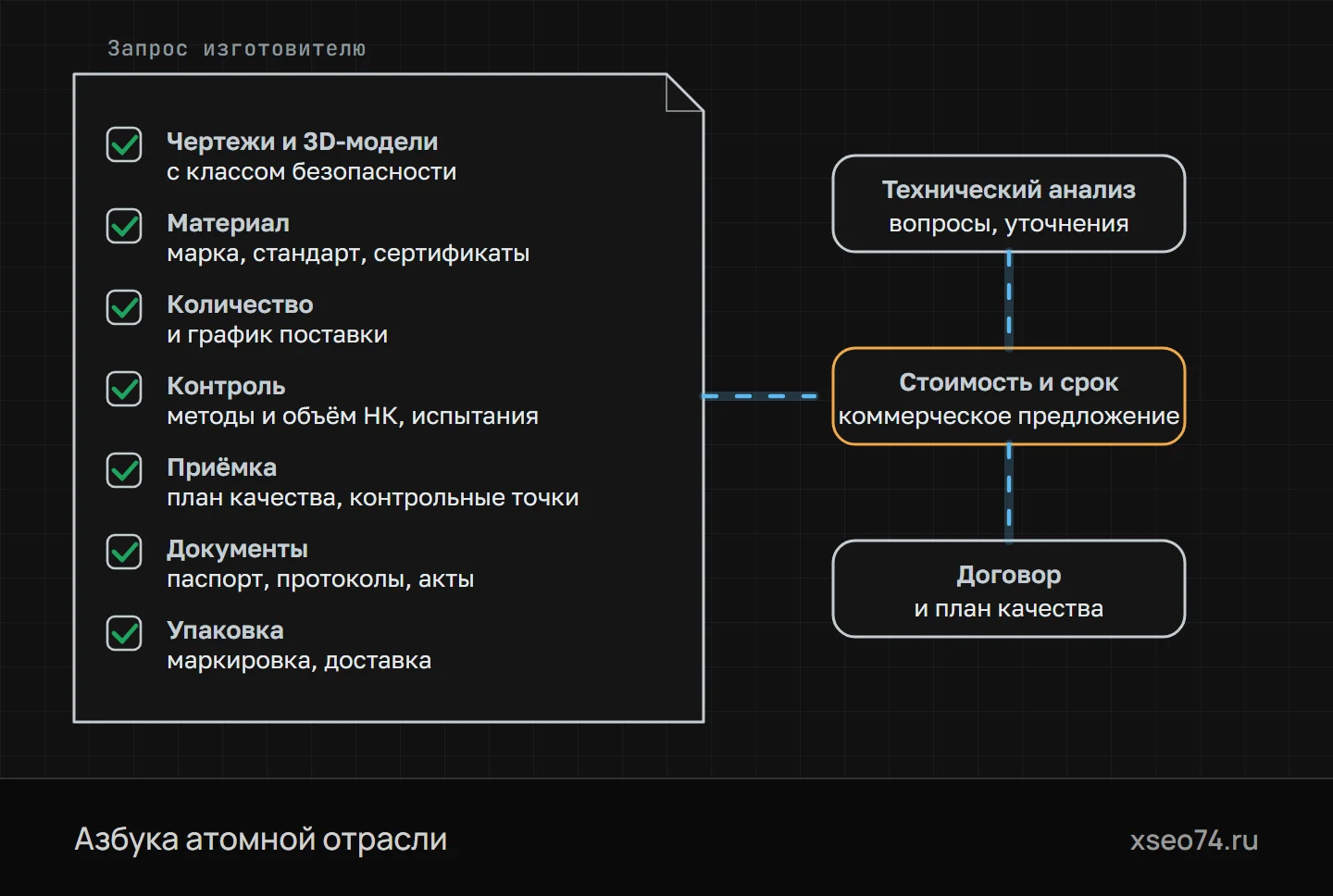

Что приложить к запросу на изделие для атомной отрасли: чем полнее комплект, тем быстрее изготовитель проведёт технический анализ и назовёт стоимость и срок. Без класса безопасности, требований к материалу и приёмке расчёт будет неточным.

Что спросить у изготовителя

Запрос — разговор в обе стороны. Пока изготовитель изучает документацию, стоит выяснить, выполнит ли он требования не только технически, но и формально.

• Лицензия Ростехнадзора. Если изделие относится к оборудованию, на изготовление которого нужна лицензия, проверьте, действует ли она и на что выдана: в условиях действия лицензии указано, какое оборудование и для каких объектов предприятие вправе изготавливать. Нужна ли лицензия для конкретного изделия, выясняют заранее — по нормам и вместе с заказчиком.
• Система качества. Есть ли у предприятия сертифицированная система менеджмента качества и программа обеспечения качества, как оно управляет документацией и несоответствиями, готово ли разработать план качества и принять аудит заказчика.
• Аттестация. Аттестованы ли технологии сварки на нужные марки сталей и толщины, сварщики — на нужные способы сварки, специалисты неразрушающего контроля — на нужные методы. Подробнее — в статье «Сварка в атомном машиностроении».
• Кооперация. Что изготовитель делает сам, а что — у субподрядчиков: термообработку, контроль, испытания, покрытия. Требования заказа распространяются и на них.
• Опыт. Делало ли предприятие похожие изделия, проходило ли приёмку уполномоченной организацией, для каких заказчиков работало.

Как идёт заказ

От запроса до отгрузки заказ проходит семь шагов. Порядок везде похож, различается длительность каждого шага.

1. Запрос. Заказчик отправляет документацию и требования. Если заказ размещают через конкурентную закупку, требования к изделию и участникам входят в закупочную документацию.
2. Технический анализ. Технологи, металлурги, специалисты по контролю и качеству проверяют, можно ли изготовить изделие, где взять металл, какой нужен контроль и чего не хватает в документах. Итог — список вопросов к заказчику. Отвечать лучше письменно: ответы станут частью исходных данных.
3. Коммерческое предложение. Цена и срок с расшифровкой: что входит — материал, контроль, испытания, приёмка, документы, упаковка, доставка — и при каких допущениях.
4. Договор и план качества. В договор включают технические требования, порядок приёмки, состав документов и условия упаковки. План качества изготовитель разрабатывает и согласует с заказчиком и уполномоченной организацией до начала изготовления.
5. Изготовление с контрольными точками. Закупка и входной контроль металла, обработка, сварка, термообработка, контроль. В точках остановки работа ждёт представителя приёмки, о точках уведомления его извещают заранее. Несоответствие — например, размер вне допуска — изготовитель не вправе сам признать допустимым: решение принимают с участием разработчика документации и заказчика.
6. Приёмка. Окончательный контроль и испытания, проверка документов. Если изделие подлежит приёмке уполномоченной организацией, её представитель подтверждает соответствие требованиям.
7. Отгрузка. Маркировка, консервация, упаковка и комплект документов. У заказчика изделие проходит входной контроль, и полноту документов там проверяют в первую очередь.

Что влияет на стоимость и срок

Цифры зависят от изделия, но главные факторы у атомных заказов одни и те же.

• Металл. Есть ли нужная марка нужного сортамента с нужными документами — по требуемому стандарту или ТУ, с требуемыми испытаниями, а если нужно, и с приёмкой на металлургическом заводе. Металл со склада без таких документов не подойдёт, а заказ у металлургов часто означает минимальную партию и долгое ожидание.
• Контроль и испытания. Сплошной контроль несколькими методами, механические испытания, испытания на межкристаллитную коррозию и гидроиспытания требуют времени, специалистов и образцов. На образцы нужен дополнительный металл — напуск на поковке или отдельная проба.
• Приёмка. Согласование плана качества, ожидание представителей в точках остановки, оформление документов — это календарное время, которое не сократить быстрыми станками.
• Количество. Подготовка производства, оснастка, контрольные образцы делятся на всю партию; единичное изделие несёт эти затраты целиком.
• Документы и упаковка. Паспорта, копии сертификатов, протоколы, особая консервация и тара — тоже работа, и её закладывают в цену.
• Изменения по ходу. Новая редакция чертежа, замена материала или дополнительные требования после запуска обходятся дороже всего.

Поэтому сравнивать предложения разных изготовителей имеет смысл только при одинаковом объёме работ. Если в одном учтены приёмка и полный комплект документов, а в другом нет, разница в цене означает не экономию, а нерешённые вопросы, которые всплывут позже.

Как сравнивать предложения изготовителей

Сравнивать предложения имеет смысл только при одинаковом объёме работ.

Типичные ошибки

• Не указан класс безопасности. Изготовителю приходится гадать: заложит максимум требований — цена окажется завышенной, заложит минимум — изделие рискует не пройти приёмку.
• Нет требований к приёмке. Если о приёмке уполномоченной организацией вспоминают, когда изделие уже готово, часть проверок повторить невозможно, и изделие могут не принять.
• «Аналог» материала без согласования. Сталь 12Х18Н10Т вместо 08Х18Н10Т или та же марка по другим техническим условиям кажутся мелочью, но это отступление от чертежа, и согласовать его может только разработчик документации.
• Срок без учёта приёмки. График считают по времени обработки, забыв о закупке металла с документами, согласовании плана качества, ожидании точек остановки и оформлении документов.
• Ссылки на заменённые нормы. Требования по документам, которые уже не действуют, без указания, что применять взамен, порождают вопросы на этапе анализа и споры на приёмке.
• Не оговорены документы и упаковка. Изделие, пришедшее без нужных бумаг или со следами коррозии, задержится на входном контроле.

Короткое правило: всё, что будут проверять на приёмке, должно быть названо в запросе. Тогда расчёт окажется точным, а срок — реальным.

Термины

• Класс безопасностиКатегория элемента АЭС по его влиянию на безопасность; по НП-001-15 их четыре, класс 1 — самый ответственный.
• Классификационное обозначениеНомер класса безопасности с буквой, обозначающей назначение элемента, например 3Н, где Н — элемент нормальной эксплуатации.
• Оценка соответствияПодтверждение того, что продукция отвечает установленным требованиям; её формы в атомной отрасли задают правила НП-071-18.
• Уполномоченная организацияНезависимая от изготовителя организация, которая проводит оценку соответствия продукции в форме приёмки.
• План качестваДокумент, который задаёт для конкретного изделия последовательность операций контроля, их исполнителей и точки участия заказчика.
• Точка остановкиКонтрольная точка плана качества, после которой работу не продолжают, пока результат не проверит представитель приёмки.
• Давальческий материалМатериал, который заказчик передаёт изготовителю для изготовления своего изделия.
• ПрослеживаемостьВозможность по маркировке и документам восстановить историю изделия: плавку металла, исполнителей, результаты контроля.

Частые вопросы

Что указать в запросе на изделие для атомной отрасли?

Актуальный чертёж, класс безопасности и перечень норм, марку материала со стандартом или ТУ, количество и график, требования к контролю, испытаниям и приёмке, состав документов, условия консервации и упаковки. Чем полнее запрос, тем точнее расчёт стоимости и срока.

Зачем изготовителю знать класс безопасности изделия?

От класса зависят нормы изготовления и контроля, допустимые материалы, объём неразрушающего контроля и испытаний и форма оценки соответствия. Без него изготовитель не может правильно рассчитать ни цену, ни срок.

Можно ли заменить материал по чертежу на аналог?

Только по согласованию с разработчиком конструкторской документации. Даже та же марка стали по другому стандарту или ТУ может не отвечать требованиям чертежа.

Кто составляет план качества?

План качества разрабатывает изготовитель и до начала изготовления согласует с заказчиком и уполномоченной организацией. В нём перечислены операции контроля и точки, в которых участвуют представители приёмки.

Какие документы приходят вместе с изделием?

Обычно паспорт или другой документ о качестве, копии сертификатов на материалы, протоколы контроля и испытаний, акты и документы о приёмке. Точный состав комплекта стоит согласовать ещё в договоре.
